Sisteme de ventilație

Probabil cel mai important pentru sistemele de ventilație este controlul temperaturii. Sistemele de ventilație sunt utilizate în mod obișnuit pentru a îndepărta excesul de căldură. Un ventilator de evacuare, așa cum îi spune și numele, evacuează căldura nedorită și aerul aspru din sere.

Nivelul de umiditate dintr-o seră închisă este afectat de diferențele de temperatură dintre interiorul și exteriorul serei, diferente care pot provoca condens, ceea ce afectează direct nivelul de umiditate. Ventilatoarele utilizate pentru a elimina căldura nedorita au ca efect secundar scopul a îndepărtarea excesului de umiditate.

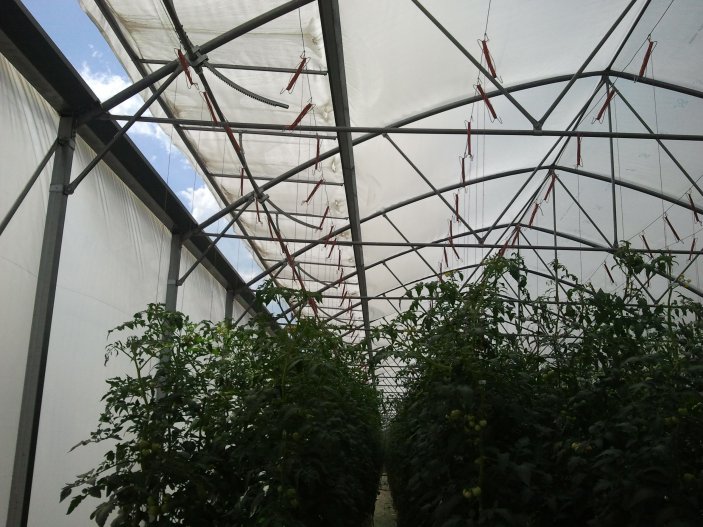

Serele și solariile au foarte mare nevoie de ventilatoarele oscilante-destratificatoare, care creează o mișcare constantă a aerului. Mișcarea constantă a aerului are ca rezultat uniformitatea temperaturii și a umidității în mediul în creștere. Curentul de aer creat de ventilatoare,( cercetarile in domeniu au demonstrat), prin adiere imbunatateste factorul de dezvoltare al plantelor.

Plantele consumă CO2 pentru fotosinteză și elimină oxigenul. Dacă CO2 dintr-un mediu închis este folosit de către instalații și nu este reumplut, capacitatea plantelor de a face fotosinteza va fi compromisă , astfel că sistemele de ventilație cresc și coeficientul de aer proaspăt care conține CO2 nou pentru procesul de creștere al plantelor.

In cazul serelor care materializează spații protejate de mari dimensiuni, pentru ventilarea naturală a incintei serei se adopta mai multe tipuri de ventilații :

Se aplică la toate serele. Ventilația la coamă se realizează cu ferestre mobile de diferite dimensiuni. Ferestrele pot fi de tip continuu pe toată lungimea serei sau grupate in mai multe segmente cu aplicare alternativă pe planele inclinate ale copertinei.

Se montează sub tavanul serei si se dimensionează in functie de regimul termic din seră.

Sunt instalații complexe cu turbocompresoare de mare putere. Datorită costului ridicat se impune un studiu de eficientă tehnologică si de cost.

Ventilarea la coamă este ventilarea de baza si este materializată printr-un ansamblu de ferestre actionate de un ME cu reductor si un KIT actionare.

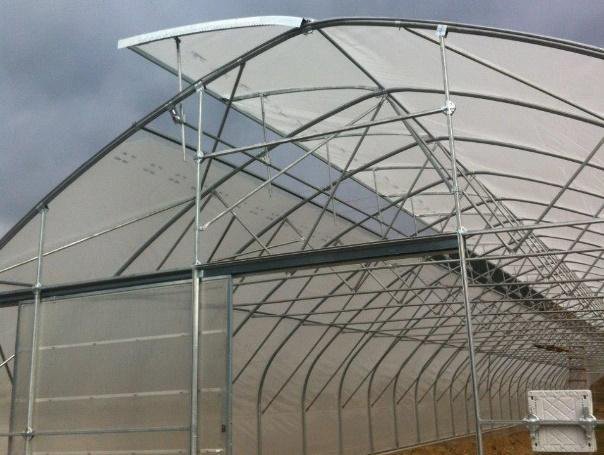

Ventilarea este asigurată in partea superioară prin intermediul unei ferestre simple sau duble(fluture ), fereastra executată pe toata lungimea tunelului .

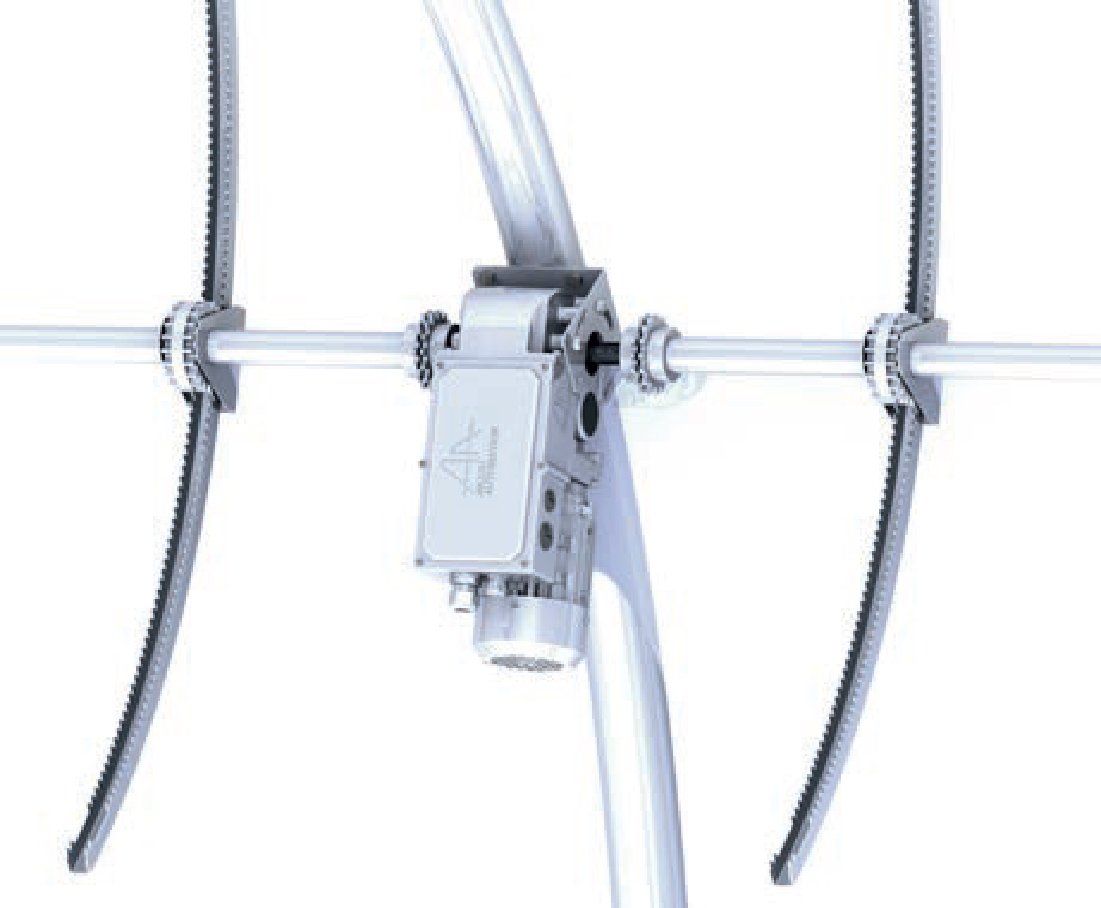

Deschiderea si inchiderea ferestrelor se realizeaza cu un KIT de actionare format dintr-un ME cu reductor si un mecanism pinion-cremaliera- KIT-ul de actionare KIT format dintr-un ansamblu cremaliera-cutie pinioane. (imagini de jos)
Cremaliera prin deplasare in cutia de pinioane deschide sau inchide fereastra. Cremaliera are si rolul de a impiedica deschiderea accidentala a ferestrei sub actiunea rafalelor de vant si deteriorarea acesteia.
Este nevoie de montarea unui motoreductor la fiecare „aripa“ . (Un motoreductor poate actiona ferestrele pe o lungime de maxim 120m).

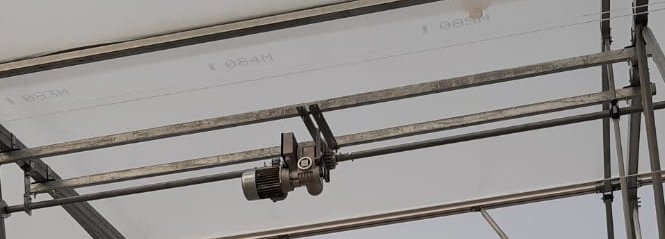

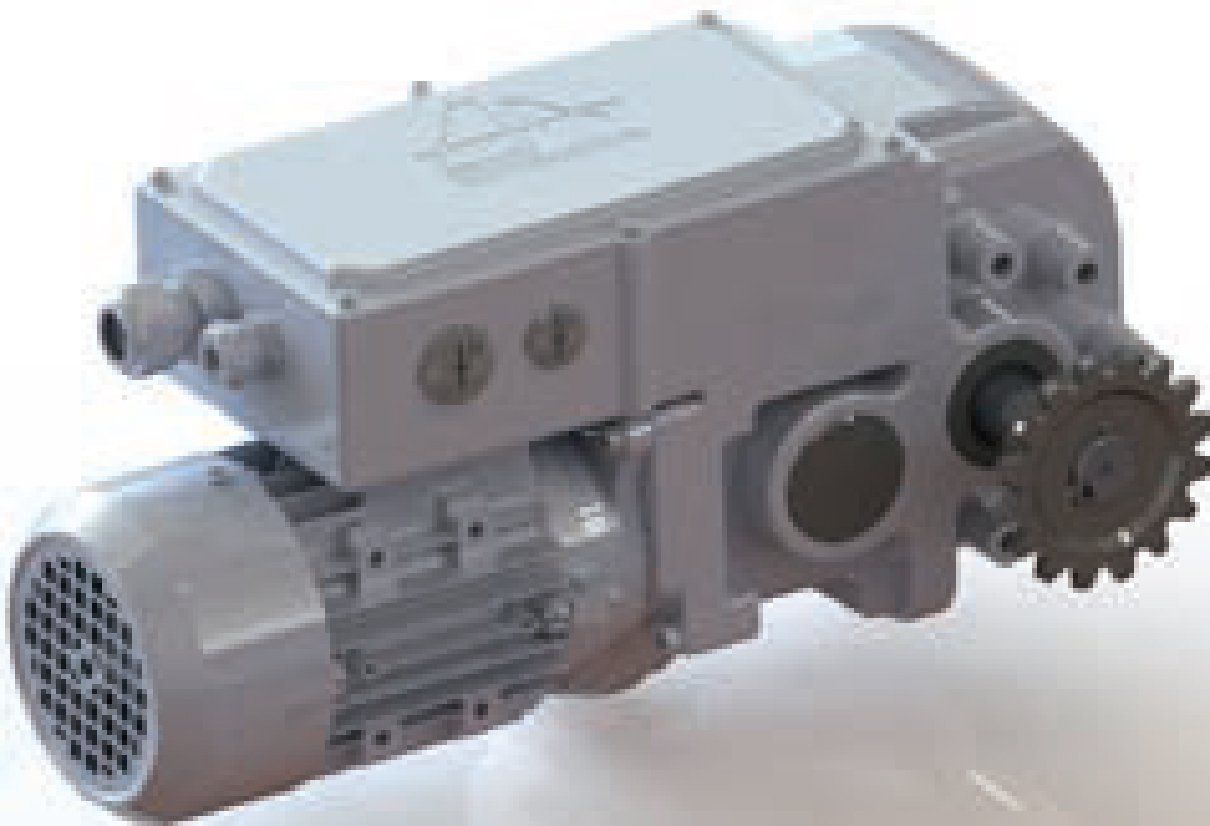

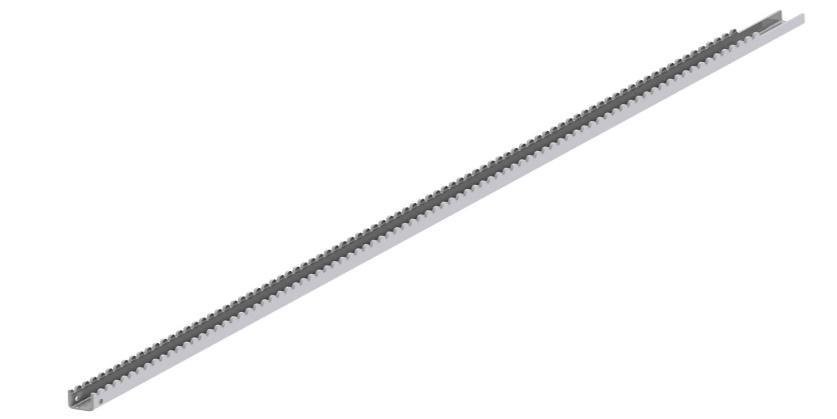

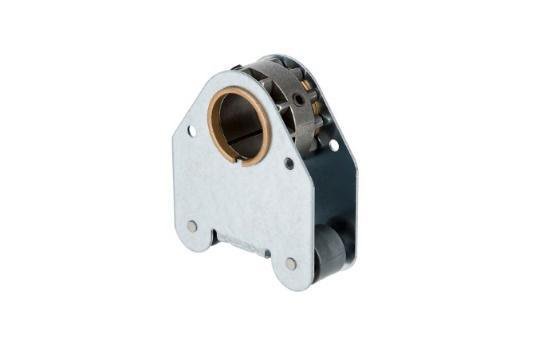

Se prezinta mai jos doua Moreductoare actionare Kit, cremaliera dreapta si cutia de pinioane.Motoarele electrice sunt alimentate la CC sau CA,realizeaza o putere de P=370W la o turatie n=1400rot.min,cuplu = 400Nm.Turatia de iesire din reductor= 2,8=3rot/min.

Tabloul pentru reglarea gradului de deschidere a ferestrei.

Reglarea deschiderii ferestrei se realizeaza din minitabloul electric al motoreductorului(imaginea de sus). In general deschiderea ferestrei nu depaseste un „unghi” mai mare de 65º fata de arcada serei.
Gestionarea deschiderii si inchiderii ferestrelor este realizata de statia meteo comandata de calculatorul de clima.

Motoreductorul actioneaza automat primind comanda data de calculatorul statiei meteo.In general la viteze a vantului(sau rafalelor)peste 20km/h calculatorul comanda inchiderea ferestrelor.

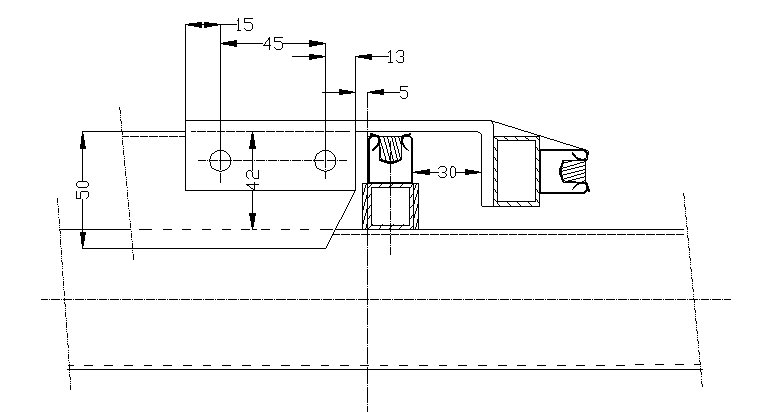

La inchiderea ferestrei,capatul bratului tranversal se ”aseaza” pe arcada serei, pe teava longitudinala laterala de 20x20x2mm. Pe teava longitudinala fixata pe arcada si pe capatul bratului transversal se prind profilele tip Ω. Prin fixarea foliei in aceste profile , se asigura inchiderea etansa a serei cand bratul transversal al ferestrei este in pozitia „inchis” si se sprijina pe arcada serei.

Ferestrele se practica pe coama serelor ,pe toata lungimea tunelului si in functie de factorii climaterici al zonei de amplasare a serei ferstrele pot fi :simple sau duble(fluture).

Caracteristici tehnice:

Prin proiectarea serei si a sistemului de ventilatie se stabileste tipul ventilatorului necesar pentru fiecare caz in parte.

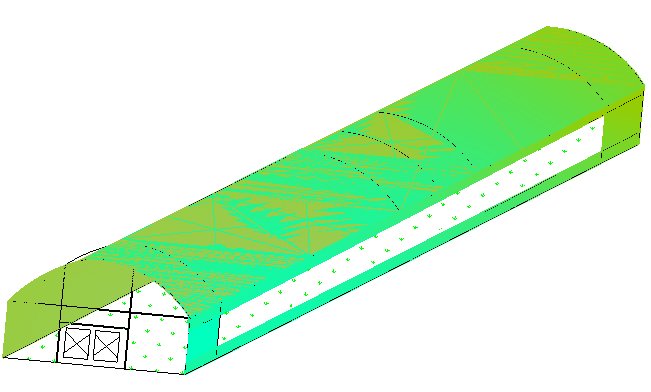

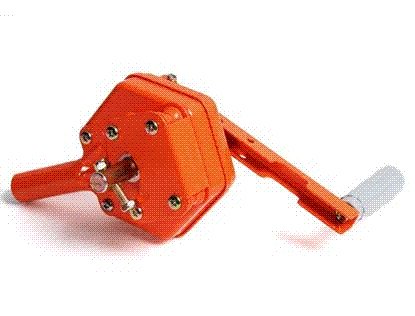

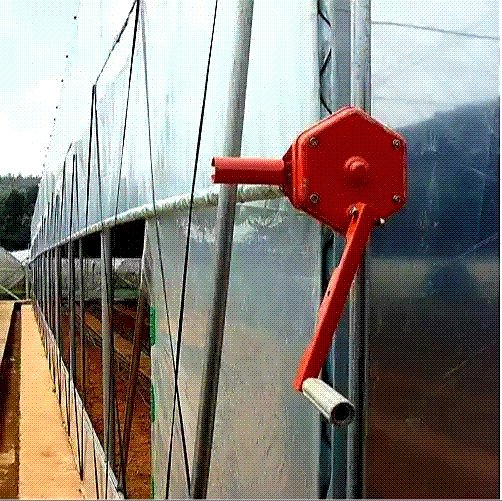

Solar ventilat lateral cu macara manuală

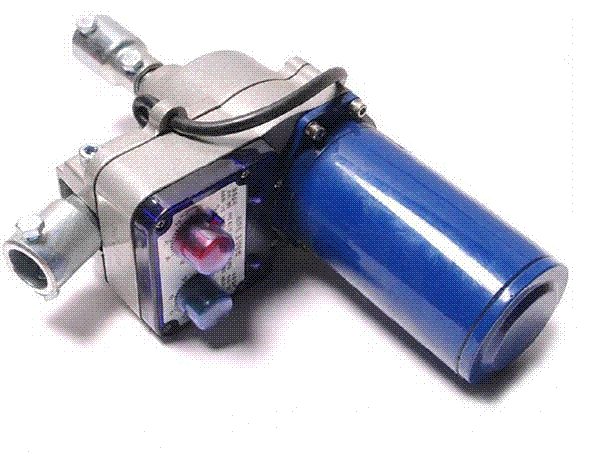

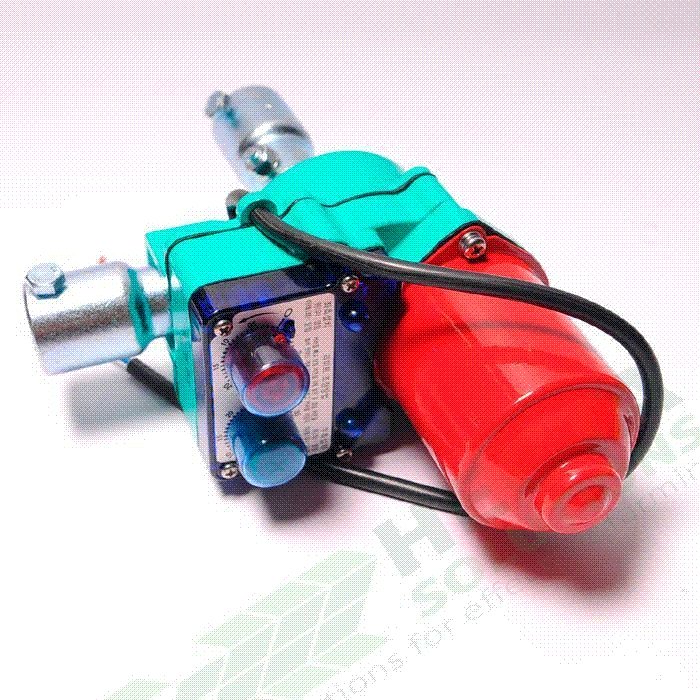

Macaralele electrice se folosesc pentru a usura munca atunci cand vine vorba de solarii cu lungimi de 50-100m, roluirea foliei fiind foarte greu de efectuat cu macara manuala
In general, macaralele electrice pot rolui ,eficient ,folia pe un solar al carui inaltime laterala este de 1,8- 2m.

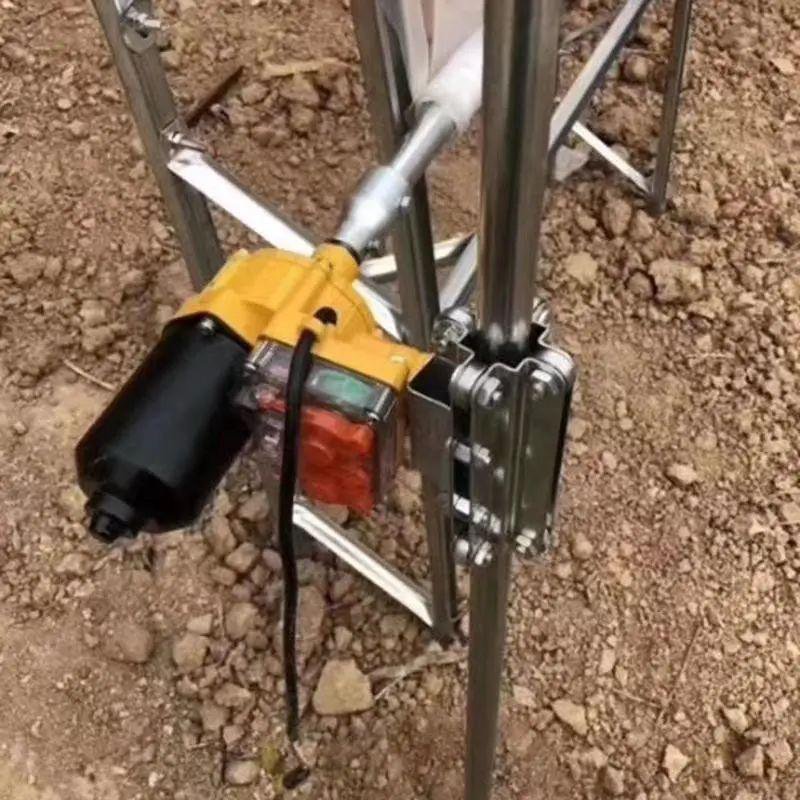

Macaralele electrice « laterale « culiseaza in timpul operatie de roluire pe ghidaje speciale,asa cum se poate vedea in imaginea alaturata.

Macaralel electrice pot fi utilizate si pentru ventilarea solalriilor prin actionarea ferestrelor ,pe coama.In acest caz pentru actionarea tevi de roluire se va folosi un mecanism special de roluire.

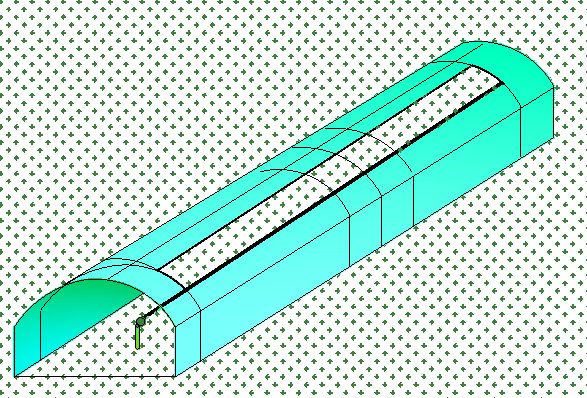

Se prezinta mai jos schema de functionare a unui sistem electric de ventilare prin roluire:

Sistemul de actionarea ferestrelor la coama,prin roluire poate lucra in regim automat pe baza semnalului primit de la senzorii de vant,ploaie si temperatura. In acez caz macaralele electrice primesc comanda de la controlerul de clima.
Se prezinta, mai jos, tabelul cu caracteristicile macaralelor electrice:
